Backpropagation 介紹：Neural Network 的 Gradient 怎麼算？

1 前言

在前面幾篇文章中，我們已經知道可以透過 Gradient Descent 與 Stochastic Gradient Descent 來更新 Neural Network 中的參數。不過那時候只在概念上說「把 Weight 與 Bias 往 Gradient 的反方向調整」，至於這些 Gradient 實際上是怎麼被算出來的，一直沒有交代。

這篇文章要補的就是這一塊：Backpropagation 演算法如何把 Neural Network 中所有參數的 Gradient 一次算出來。內容會從符號定義開始，接著介紹 Backpropagation 的四個核心公式，並逐一說明每個公式是怎麼推導出來的。

2 Backpropagation 是什麼

Backpropagation 是一種能夠快速計算 Gradient 的演算法。為什麼需要它？現在的 Neural Network 隨隨便便就有上千萬個參數，而每次更新參數時，都必須先算出這個參數的 Gradient（也就是 Cost Function 對該參數的偏微分）。如果沒有一個夠有效率的方法把這上千萬個 Gradient 算出來，訓練時間會拉長到不切實際的程度，Deep Learning 也就無從談起。

Backpropagation 演算法早在 1970 年代就已經出現，但一直到 David Rumelhart、Geoffrey Hinton、Ronald Williams 等人於 1986 年共同發表了 Learning representations by back-propagating errors 論文之後，才真正受到重視。這篇論文說明了如何利用 Backpropagation 讓 Neural Network 學得更快，也讓 Neural Network 從此變成一個真的能拿來解問題的工具。

老實說，Backpropagation 的觀念不算好啃，第一次讀的人很容易迷失在一大堆數學符號與下標裡。看一次不懂沒關係，這是很正常的事，多消化幾次就會慢慢清晰。

在被符號淹沒之前，先記住一個大原則：**Backpropagation 就是一種能夠快速計算 Gradient 的演算法，也就是如何快速的算出 $\partial C / \partial w$ 與 $\partial C / \partial b$。**有了 $\partial C / \partial w$ 與 $\partial C / \partial b$，我們就能夠知道當 Weight (w) 與 Bias (b) 變化時，Cost Function 的數值會增加還是減少，以及增加或減少多少。整篇文章的推導，最後都是為了回答這件事。

3 計算 Neural Network 的輸出

在進入 Backpropagation 之前，先確認你已經了解 Neural Network 的輸出是怎麼算出來的，同時把後面會用到的數學符號一次定義清楚。這一節的符號如果沒有先建立起來，後面的公式會很難讀。

3.1 定義符號：w、b 與 a

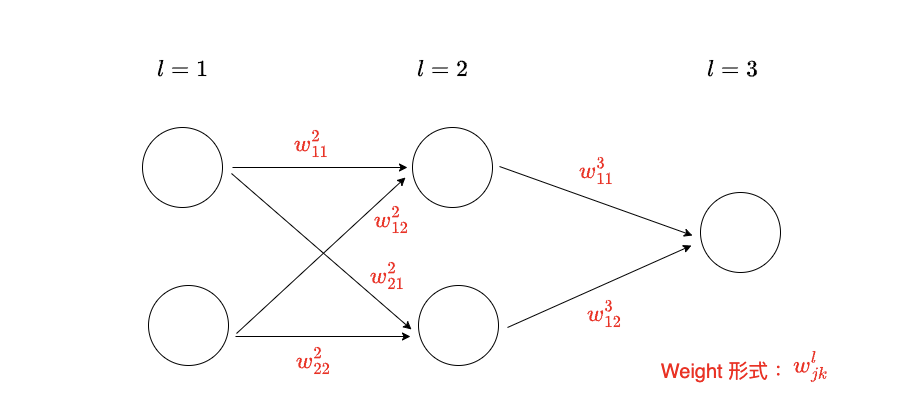

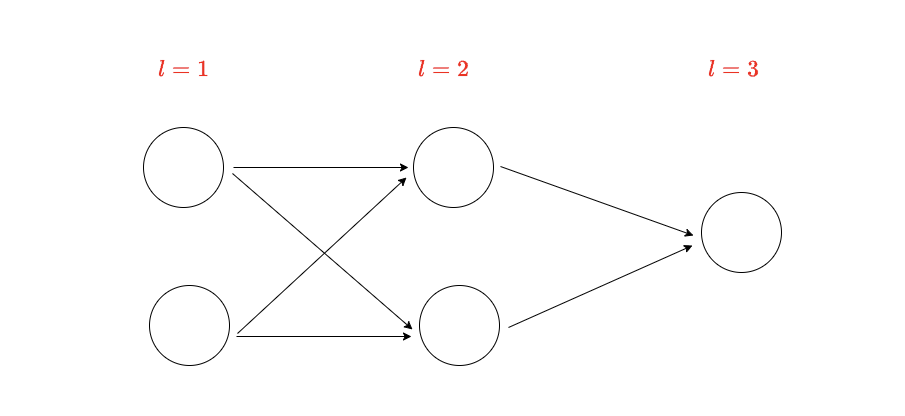

如上圖所示，這是一個有 3 個 Layer 的 Neural Network，我們用「小寫 L」來表示第幾個 Layer。

我們利用 w 來表示 Neural Network 中的 Weight，其形式為 L – 1 Layer 中的第 k 個 Neuron 連接到 L Layer 中第 j 個 Neuron 的 Weight。這裡的下標順序（先 j 後 k）很容易記反，後面看公式時可以回頭對照這張圖。

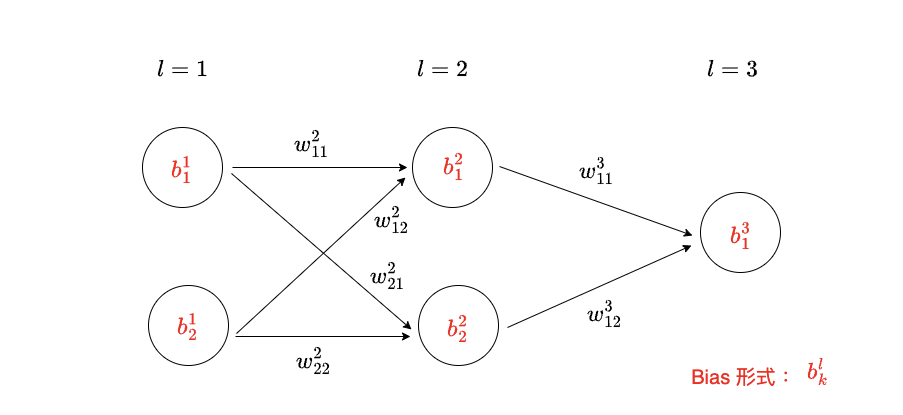

我們利用 b 來表示 Neural Network 中的 Bias，其形式為 L Layer 中的第 k 個 Neuron 的 Bias。

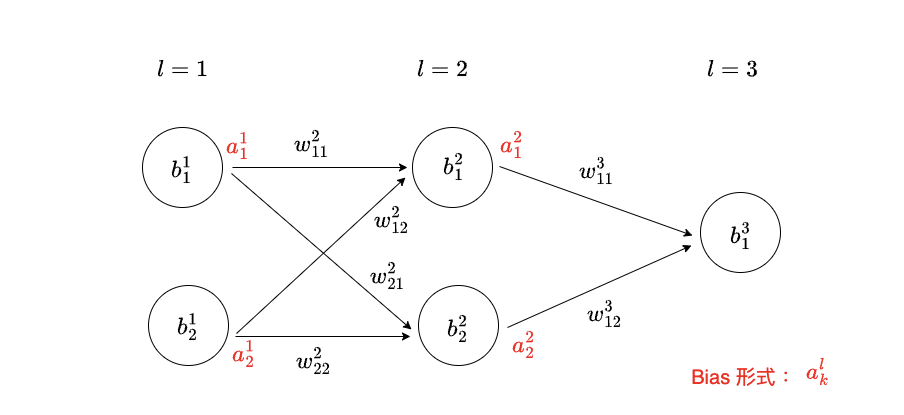

我們利用 a 來表示 Neural Network 中的 Activation，其形式與 Bias 相同，都是指 L Layer 中的第 k 個 Neuron。

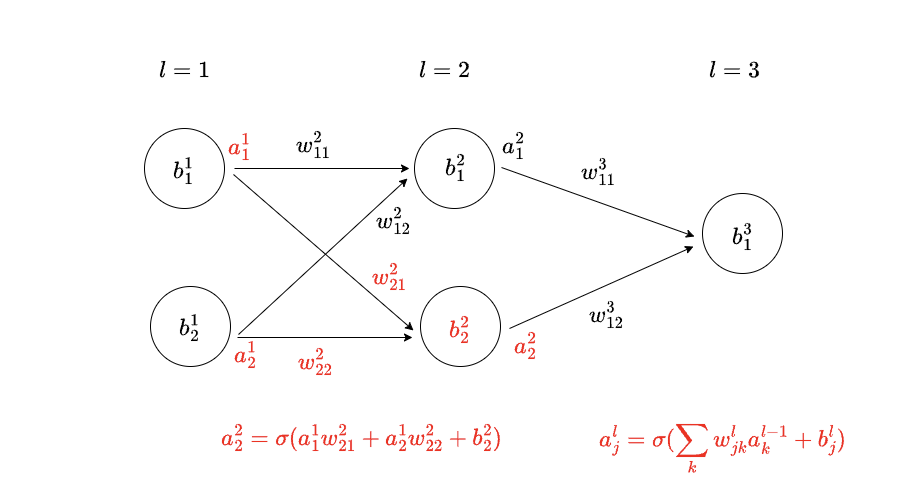

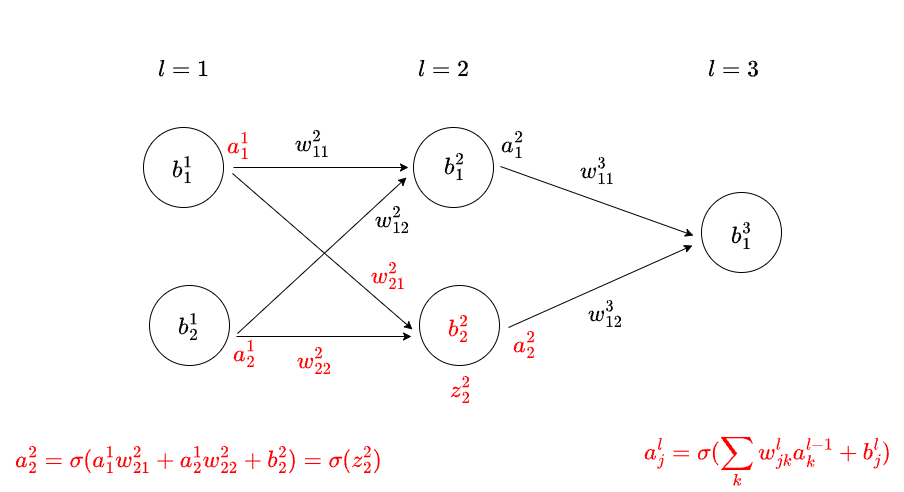

Activation 的計算方式如上圖所示：前一個 Layer Activation 的 Weighted Sum 再加上 Bias，最後經過一個 Activation Function（我們這裡使用 Sigmoid Function，細節可以參考Perceptron 的改良版：了解什麼是 Sigmoid Neuron那篇文章）。

3.2 用 Matrix 與 Vector 簡化表示

一個一個 Neuron 寫下去會很囉唆，所以我們用 Matrix 或 Vector 把整個 Layer 的資訊包起來。例如，我們用 $w^l$ 表示 L Layer 中的所有 Weight，$w^l_{jk}$ 則是 $w^l$ 中第 j 個 Row、第 k 個 Col 的元素；用 $b^l$ 表示 L Layer 中的所有 Bias；$a^l$ 表示 L Layer 中的所有 Activation。透過 Matrix 與 Vector 的形式，我們可以如此表示 Activation 的計算方式：

寫成這樣就清楚多了：這一個 Layer 的 Activation 其實就是前一個 Layer 的 Activation 乘以 Weight 後再加上 Bias，最後通過 Sigmoid Function。整個 Layer 的運算縮成一行。

為了方便後面的介紹，我們再定義一個符號。我們將上圖 Activation 算式中 Sigmoid Function 裡面的內容定義為 z，換句話說，$z^l \equiv w^l a^{l-1} + b^l$。我們可以將 $z^l$ 想成是 L Layer 中 Neuron 的 Weighted Input，也就是「還沒經過 Activation Function 之前」的那個值。有了 $z^l$，Activation 的計算就能再進一步簡化成 $a^l = \sigma(z^l)$（如下圖所示）。

4 Backpropagation 中四個重要的公式

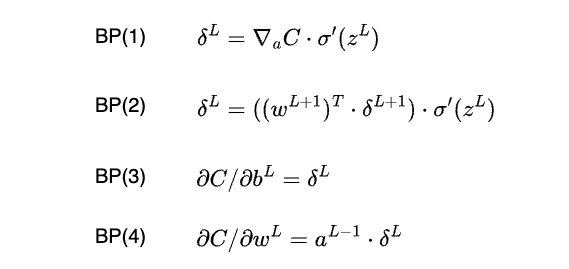

到這裡，大腦的暖身已經完成（希望你的思緒還相當清晰）。還記得一開始提過，Backpropagation 演算法的目的就是要快速計算出 Neural Network 中每一個參數的 Gradient（Cost Function 對該參數的偏微分）。這件事主要靠以下四個公式完成，所有的 $\partial C / \partial w$ 與 $\partial C / \partial b$ 都是從這四條式子算出來的：

4.1 先用直覺觀察這四個公式

別急，現在的你一定看不懂這四個公式，這很正常。在逐條拆解之前，先用「直覺」觀察一下它們的長相。

BP(3) 與 BP(4) 都是在計算 Cost Function 對 Neural Network 中參數 (Weight 與 Bias) 的偏微分，那不就正是我們想要的 Gradient 嗎？而且它們都跟 $\delta$ 有關。再回頭看 BP(1) 與 BP(2)，會發現這兩條式子都是在計算 $\delta$。

換句話說，四個公式其實分成兩組：前兩條負責算出 $\delta$，後兩條負責把 $\delta$ 轉換成我們要的 Gradient。那麼 $\delta$ 到底是什麼東西？在拆解 BP(1) 到 BP(4) 之前，先把 $\delta$ 的意義弄懂。

4.2 δ 是什麼：住在 Neuron 裡的小精靈

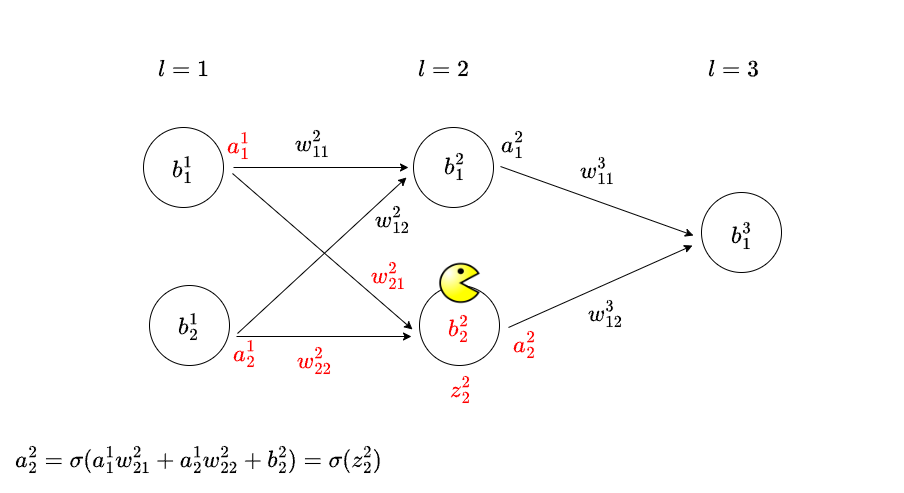

我們想像在 Neural Network 中住著一個小精靈，如上圖所示，小精靈住在第二個 Layer 的第二個 Neuron。

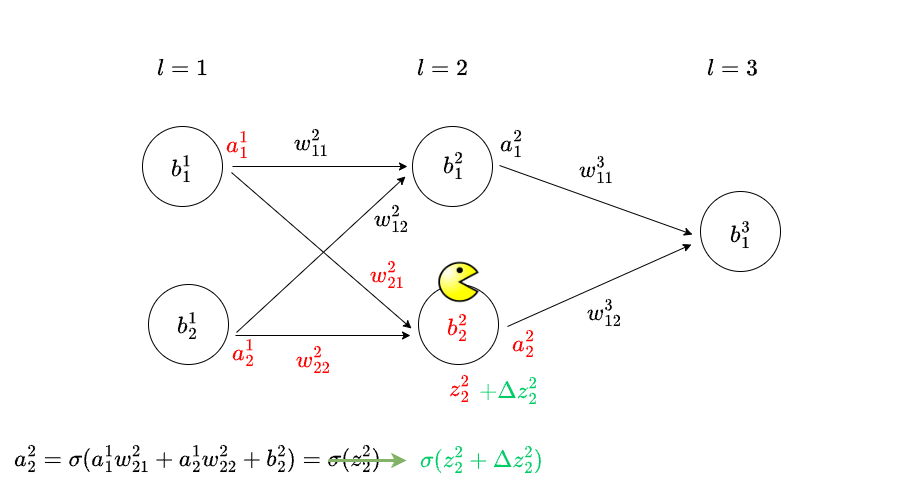

這個小精靈非常調皮，會將這一個 Neuron 的輸入「加料」，使得這一個 Neuron 最終的輸出 (Activation) 由 $\sigma(z)$ 變成 $\sigma(z + \Delta z)$。因為這一個 Neuron 的輸出改變了，後面的 Neuron 輸出也會跟著改變，一路影響到最後算出來的 Cost Function 數值。Cost Function 的改變量為：z 的 Gradient 乘以 z 的變化量，即 $\partial C / \partial z \times \Delta z$。

幸運的是，這一個小精靈雖然調皮但是生性善良，它希望透過加入正確的料（$\Delta z$），讓 Cost Function 的數值愈小愈好。如果 $\partial C / \partial z$ 是一個正數，表示 z 變大 C 也跟著變大，此時小精靈就會讓 $\Delta z$ 是一個負數；如果 $\partial C / \partial z$ 是一個負數，表示 z 變大 C 會變小，此時小精靈就會讓 $\Delta z$ 是一個正數。簡單來說，小精靈只要讓 $\Delta z$ 的方向（正負號）與 $\partial C / \partial z$ 相反，就可以讓 Cost Function 的數值下降。而如果 $\partial C / \partial z$ 已經趨近於 0，就表示小精靈已經不需要再替這一個 Neuron 的輸入加料了。

仔細想想，小精靈是怎麼替 Neuron 的輸入加料的？不就是調整這一個 Neuron 的 Weight 與 Bias 嗎！所以當 $\partial C / \partial z$ 趨近於 0，代表不需要再更改這一個 Neuron 的 Weight 與 Bias，言下之意就是：這一個 Neuron 的 Weight 與 Bias 已經很棒了。

因此，我們用 $\delta$ 來表示 $\partial C / \partial z$，代表這個 Neuron 目前的 Error：如果 $\delta$ 很大（不管是「正」的方向還是「負」的方向），表示這一個 Neuron 的 Weight 與 Bias 仍需要調整；相反的，如果 $\delta$ 趨近於 0，表示這一個 Neuron 的 Weight 與 Bias 已經不需要調整。

帶著 $\delta$ 的意義再回頭看這四個公式，就會發現它們全部圍繞著 $\delta$ 打轉：先算出每個 Neuron 的 Error，再依據這個 Error 算出 Cost 對 Weight 與 Bias 的偏微分，最後決定參數要怎麼更新。

看到這裡如果都還可以接受，那麼前置作業就完成了。接下來從第一號公式開始。

5 Backpropagation 公式 1（BP 1）

Backpropagation 演算法中的第一個公式為：

BP(1) 是用來計算 Neural Network 中最後一個 Layer（Output Layer）中 Neuron 的 Error。整條推導鏈的起點就在這裡：先把最後一層的 Error 算出來，才有東西可以往回傳。

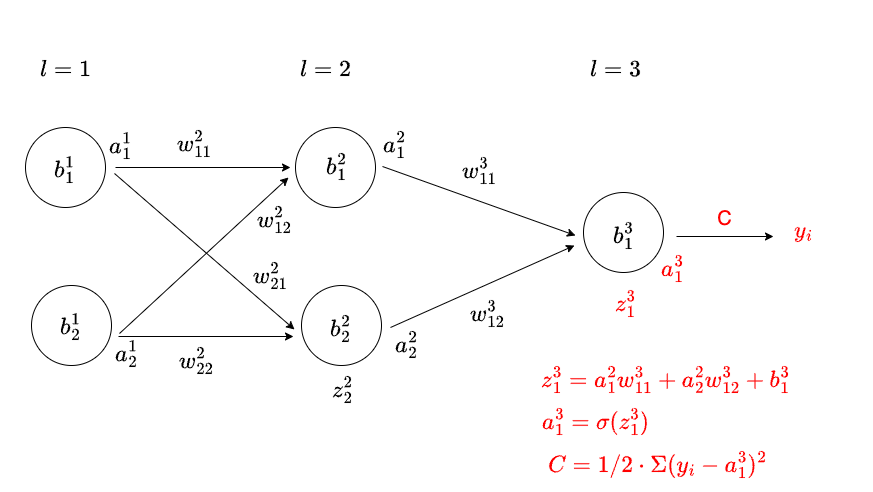

上圖呈現的是 Output Layer 中的第一個（也是唯一一個）Neuron 的 Weighted Input (z) 與 Activation (a) 的計算方式。因為這是 Output Layer 的 Neuron，它的輸出可以直接與正確答案比對，算出目前的 Cost。

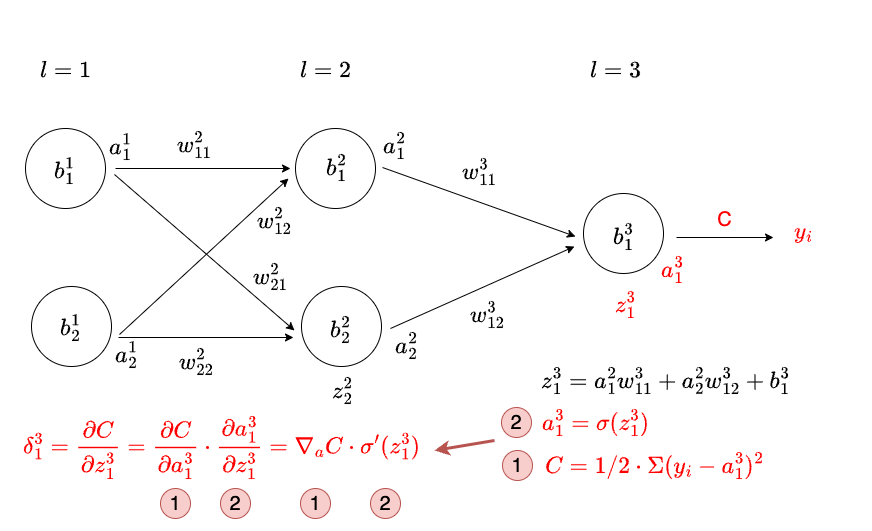

我們已經知道 **$\delta$（BP(1) 的左式）**就是 $\partial C / \partial z$。問題是，在計算 C 的式子裡並沒有出現 z（因為 z 被包在 a 裡面），沒辦法直接對 z 做偏微分。這時候就輪到微積分的 Chain Rule 上場：「C 對 z 的偏微分」等於「C 對 a 的偏微分」乘以「a 對 z 的偏微分」。

如此一來，第一個公式是怎麼來的就清楚了。透過 BP(1) 我們可以計算一個 Neural Network 中 Output Layer 裡的 Neuron 的 Error。

6 Backpropagation 公式 2（BP 2）

Backpropagation 演算法中的第二個公式為：

由 BP(1) 我們已經知道如何計算 Output Layer 中 Neuron 的 Error，BP(2) 則是根據目前 Layer 中 Neuron 的 Error，往回計算前一個 Layer 中 Neuron 的 Error。有了 BP(1) 與 BP(2)，就能像骨牌一樣從最後一層一路往回推，把 Neural Network 中所有 Neuron 的 Error 都算出來。Backpropagation（誤差反向傳播）這個名字也正是從這裡來的。

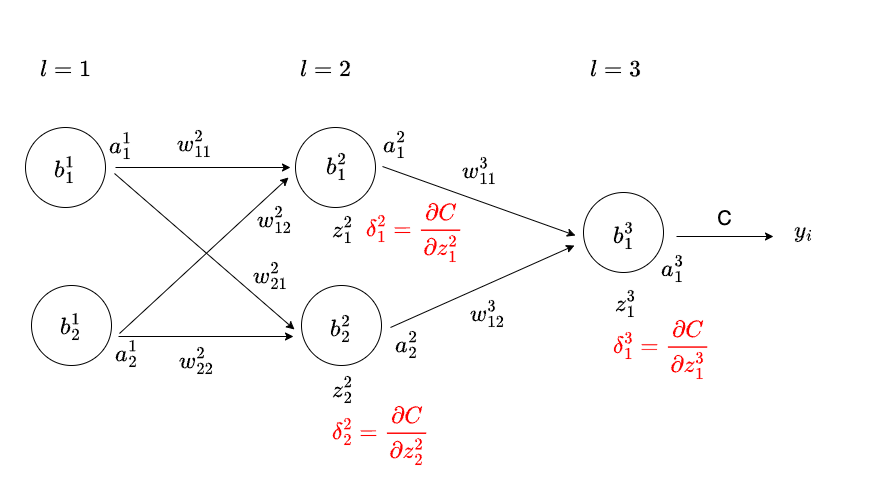

如上圖所示，透過 BP(1) 我們已經計算出 L=3 的 Error，BP(2) 說明如何透過 L=3 的 Error 回推 L=2 的 Error。

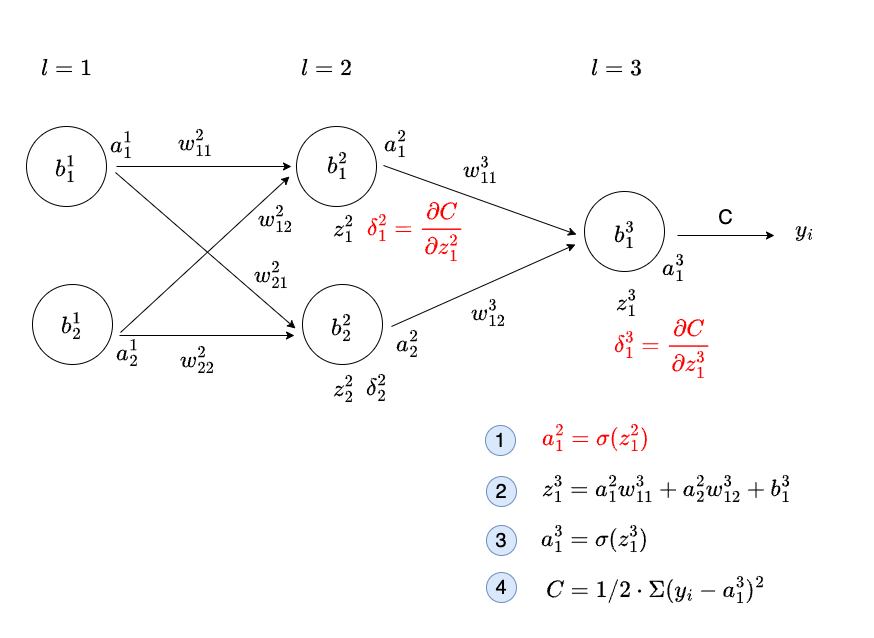

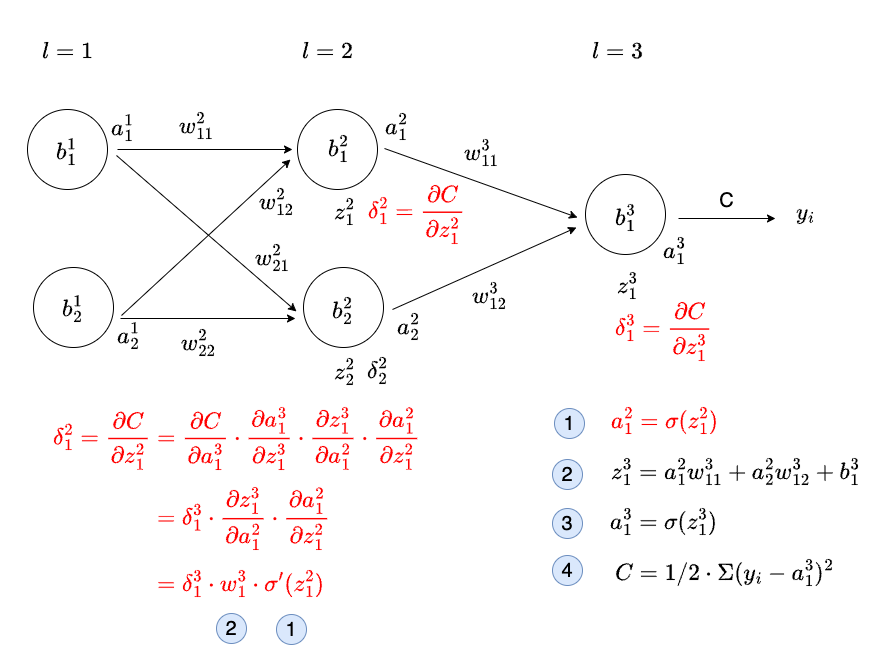

在第二個 Layer（L = 2）中有兩個 Neuron，我們就聚焦在第一個 Neuron，理解這個 Neuron 的 Error 是如何計算出來的。上圖的四個公式（① ~ ④）呈現的是這個 Neuron 的 z 與 Cost Function 的關係（其中 ② ~ ④ 在 BP(1) 已經介紹過）。

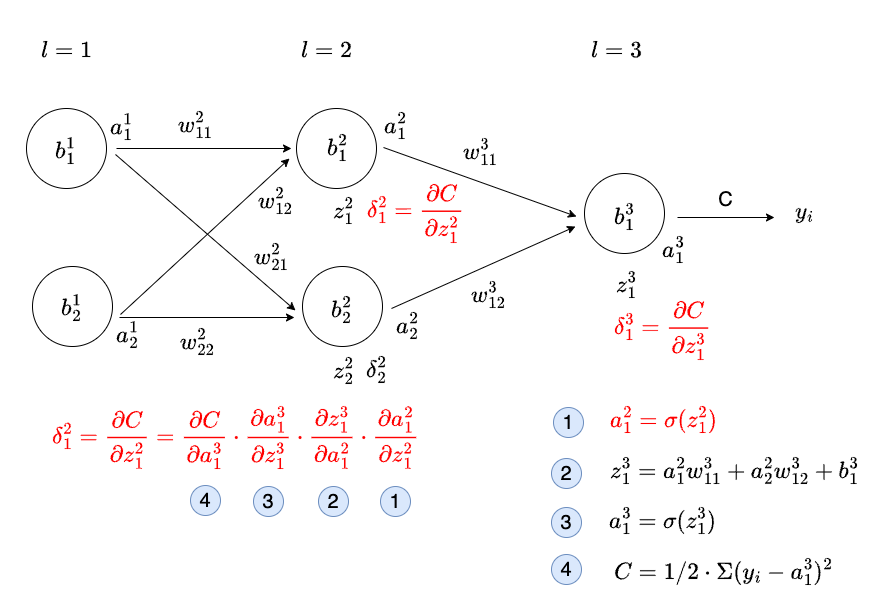

跟 BP(1) 遇到的狀況一樣，Cost Function 沒有辦法直接對這個 Neuron 的 z 計算偏微分，所以同樣要靠 Chain Rule 幫忙（如上圖所示）。

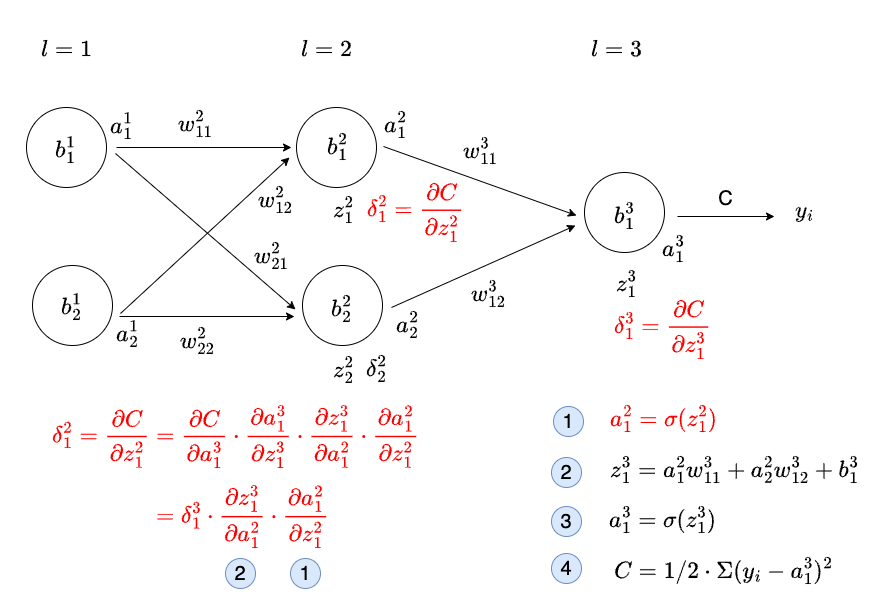

又因為 ③ 乘以 ④ 的結果我們在 BP(1) 時就算出來了，因此可以直接代換進來，把算式改寫成上圖的樣子。這也是 Backpropagation 之所以快的關鍵：後面算過的東西不必重算，直接拿來用。

剩下的 ① 與 ② 都是很單純的式子，偏微分可以直接算出來。到這裡，我們再回頭看看 Backpropagation 的第二個公式：

推導其實已經做完了，但你可能覺得跟上圖有點對不起來。那是因為上圖的公式是用「矩陣」與「向量」的形式表達，我們剛才則是針對單一個 Neuron 展開，實際的運算原理完全相同。透過 BP(2) 我們可以計算一個 Neural Network 中 Hidden Layer 裡的 Neuron 的 Error。

換言之，透過 BP(1) 與 BP(2) 我們就可以算出整個 Neural Network 所有 Layer、所有 Neuron 的 Error。接下來的 BP(3) 與 BP(4)，則是利用這些 Error 算出我們真正想要的東西：$\partial C / \partial w$ 與 $\partial C / \partial b$。

7 Backpropagation 公式 3（BP 3）

Backpropagation 演算法中的第三個公式為：

BP(3) 說明了 Cost Function 對 Bias 的偏微分其實就是這個 Neuron 的 Error。連乘都不用，直接相等。為什麼會這麼乾淨？

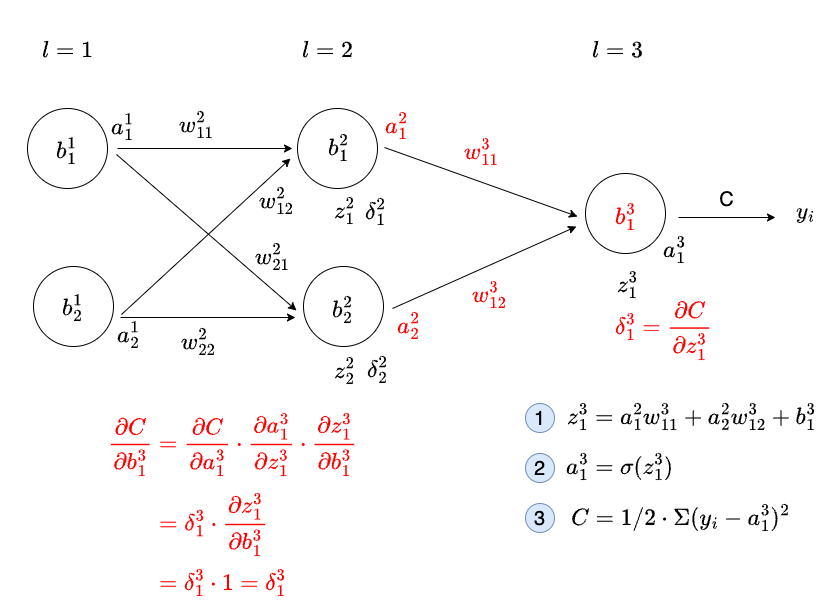

如上圖所示，算式 ① ～ ③ 呈現的是 Output Layer 中第一個 Neuron 的 Bias 與 Cost 的關係。跟前面 BP(2) 的做法相同，C 無法直接對這個 Bias 偏微分，所以透過 Chain Rule 來計算。展開之後會發現，z 對 b 的偏微分剛好是 1，整條式子收斂成 $\partial C / \partial b$ 其實就是 $\delta$。

透過 BP(3) 我們可以計算 Cost Function 對 Neural Network 中所有 Bias 的偏微分，進而知道每個 Bias 該往哪個方向更新。

8 Backpropagation 公式 4（BP 4）

Backpropagation 演算法中的第四個公式為：

終於來到最後一個公式。BP(4) 說明 Cost Function 對 Weight 的偏微分，就是這個 Neuron 的 Error 再乘以「輸入的 Activation」。

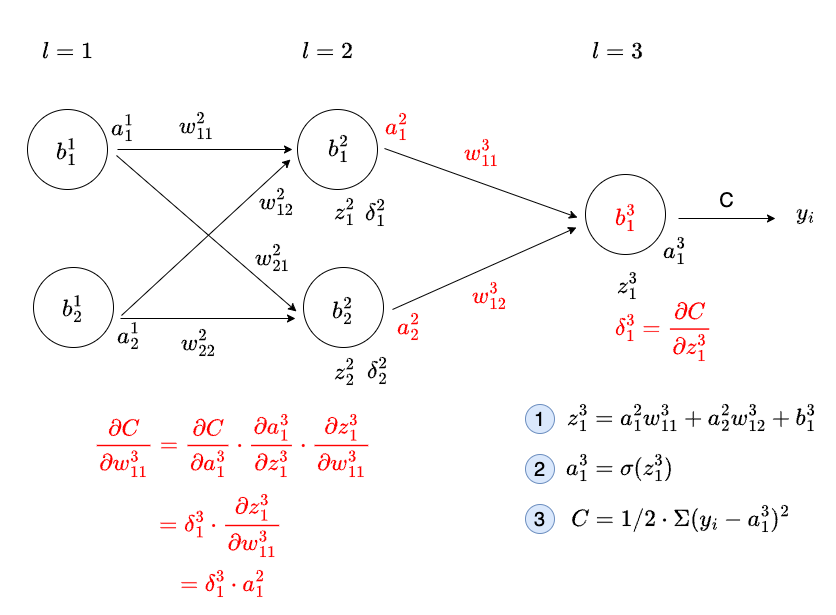

如上圖所示，算式 ① ～ ③ 呈現的是 Output Layer 中第一個 Neuron 的第一個 Weight 與 Cost 的關係。因為 C 無法直接對這個 Weight 偏微分，所以一樣透過 Chain Rule 來計算。你會發現整個過程基本上與 BP(3) 一模一樣，差別只在最後一步微分出來的不是 1，而是前一層的 Activation。

透過 BP(4) 我們可以計算 Cost Function 對 Neural Network 中所有 Weight 的偏微分，進而知道每個 Weight 該如何更新。

9 結論

Backpropagation 演算法的原理到這裡就介紹完了。整套流程可以濃縮成兩句話：先用 BP(1) 算出 Output Layer 的 Error，再用 BP(2) 把 Error 一層一層往回傳；有了每個 Neuron 的 Error，BP(3) 與 BP(4) 就能直接換算出 Cost 對每個 Bias 與 Weight 的偏微分，交給 Gradient Descent 去更新參數。

相信讀到這邊的你，再看一次這張圖，應該已經能夠讀懂每一個公式的意義：

如果還是有不懂的地方，千萬不要覺得氣餒。畢竟你願意深入理解 Neural Network 的更新過程，就已經超越許多「呼叫套件學 AI」的人了。這個主題本來就需要反覆讀幾次才能完全消化，過幾天再回來看一次，感受會很不一樣。

9.1 參考資料

• Neural networks and deep learning (CH2)
• Learning representations by back-propagating errors
