平行程式設計實例：資料怎麼拆、結果怎麼收斂

1 前言

上一篇「什麼是平行程式設計」介紹了 Parallel Programming 的基本概念，這篇則要往下走一層：用一段很單純的範例程式，看看一個原本單執行緒的程式到底是怎麼被拆開、丟給多個 Core 一起跑的。

文章分成三個部分：先說明為什麼平行化不只是「可以做」而是「必須做」，接著用一個 Array 加總的例子走完整個平行化流程 (包含最後的 Reduction)，最後整理平行化的兩個方向與三個必須考慮的元素。

2 為什麼「必須」平行程式設計

前一篇文章談的是「為什麼需要平行程式設計」，這裡想講的是更硬的那一面：為什麼現在寫程式，平行化幾乎是躲不掉的。

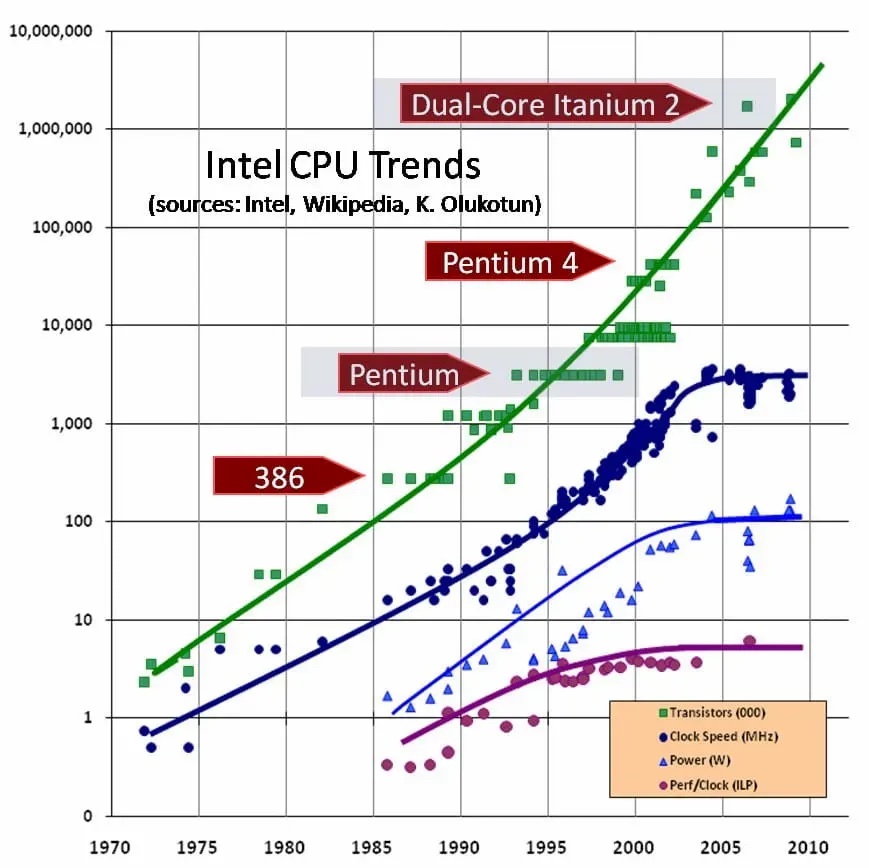

如上圖所示，四條線由上而下分別表示 Transistor 數量、Clock Speed、Power 與 ILP。根據 Moore’s Law 我們可以發現電晶體的數量呈現逐年成長 (綠線)；然而，單個 CPU 的 Clock Speed (深藍線) 卻已經趨緩下來，ILP (紫色線) 也是一樣的走勢。

ILP 的全名為 Instruction-Level Parallelism，指的是即使只有 Single Core 的情況下，仍然可以透過 Compiler 與 CPU Architecture 達到指令層級的平行化運作，來加速程式的執行。換句話說，這是硬體和編譯器「偷偷幫你平行化」的部分，不需要工程師自己動手。

問題就在這裡：單個 Core 的 Clock Speed 與 ILP 都已經接近極限，能白拿的效能已經拿得差不多了。電晶體變多的紅利，現在是以「更多 Core」的形式交到我們手上，而不是「一個更快的 Core」。想繼續讓程式跑得更快，就必須回到軟體本身，透過平行化的程式設計，讓程式善加利用多個 Core 的資源。

3 平行程式的簡單範例

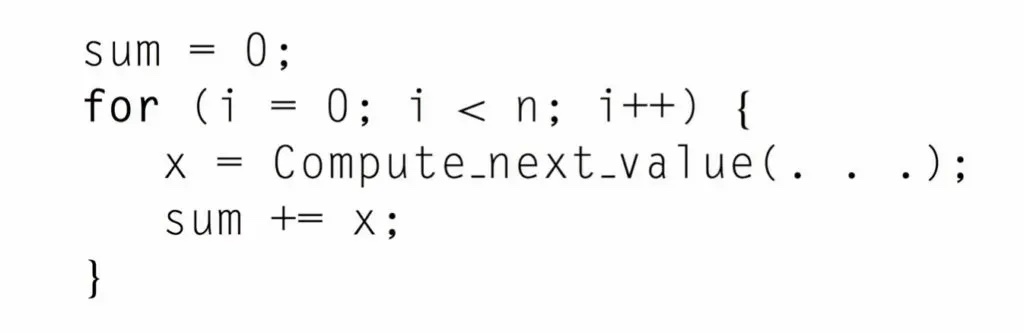

假設我們有一個 Array，Array 中有 n 個元素，每一個元素彼此之間沒有相依性，我們希望對每一個元素進行一些運算後，將結果加總起來。上圖的程式就完成了這件事：從頭到尾跑一次迴圈，一個元素一個元素地算，全部由同一個 Core 負責。

這裡的關鍵是「彼此之間沒有相依性」。第 5 個元素的運算結果不會影響第 6 個元素怎麼算，所以誰先算、誰後算並不重要，這正是可以平行化的訊號。

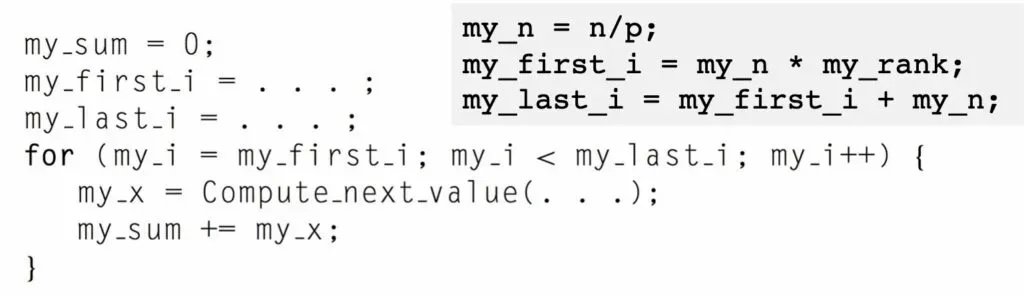

因為元素之間沒有相依性，我們可以透過 Parallel Programming 的技巧，把 Array 中的所有元素平均分配給所有的 Core。每個 Core 只需要知道兩件事：我負責哪一段範圍，以及我要把自己的小計放在哪裡 (也就是圖中的 my_sum)。

舉例來說，假設電腦上目前有 p 個 Core，且 Array 中有 n 個元素，那麼可以平均分給每一個 Core n/p 個元素。原本一個 Core 要扛 n 個元素，現在由多個 Core 平均分擔，執行時間自然縮短。

換成真實數字會更好懂。如上圖所示，假設 Array 中有 24 個數字，且電腦上有 8 個 Core，我們就平均分配 3 個數字給每一個 Core。

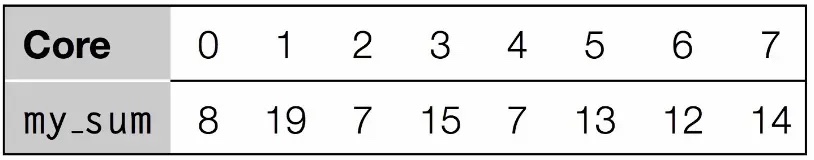

每一個 Core 都會算出自己的結果，存於 my_sum 變數當中。最後，再由一個 Master Core 負責把所有 Core 的結果加總起來。透過 Parallel Programming，原來只由 Master Core 負責 24 個數字的運算，現在由 8 個 Core 同時處理自己的部分，再由 Master Core 把大家的結果集合在一起。

4 平行化 Reduction 的過程

在上述的例子中，最後是由 Master Core 統一將所有 Core 的結果加總在一起，也就是要把 8 個數字併成 1 個數字。由原來的「很多元素」經過運算後變成「很少元素」的過程稱為 Reduction。

Reduction 本身通常也可以再進行平行化處理，這一步很容易被忽略：如果最後這段收尾還是由 Master Core 一個人做，前面分工省下來的時間就會被吃掉一部分。

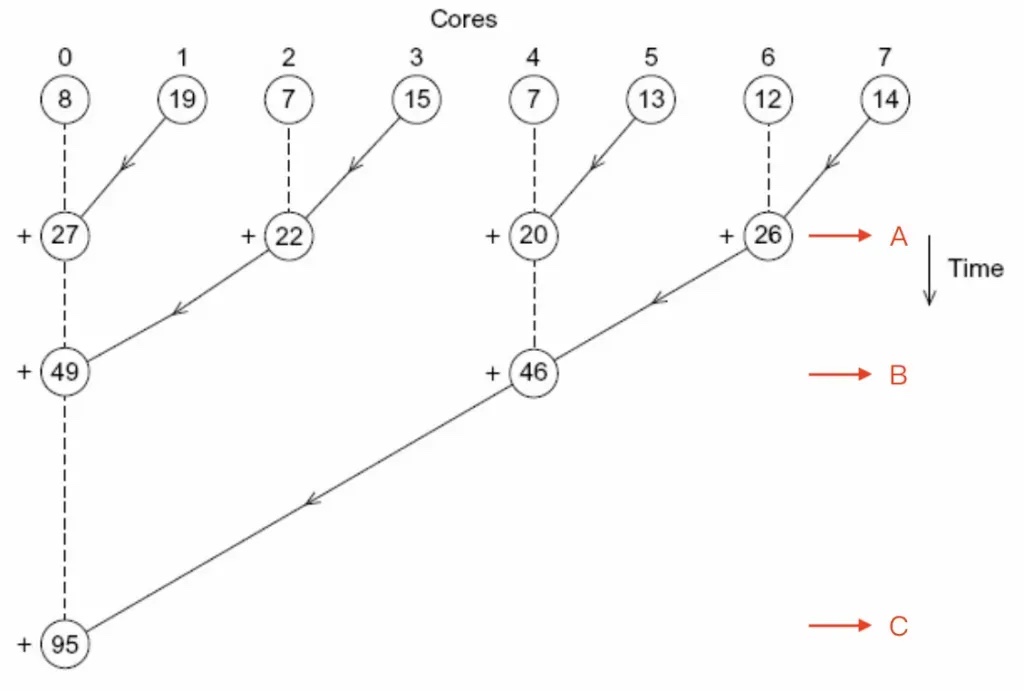

做法是兩兩配對相加：Core 0 加總 Core 1、Core 2 加總 Core 3、Core 4 加總 Core 5、Core 6 加總 Core 7。如此一來，在時間點 A 時，同時就有 4 個 Addition 發生。接著剩下的 4 個數字再兩兩相加、然後 2 個相加，就收斂成 1 個數字了。

把 Reduction 過程以 Parallel Programming 改寫後，原來由 Master Core (Core 0) 進行 7 個 Addition，現在只需要進行 3 個 Addition。

5 平行化程式設計的兩個方向

針對原有單執行緒的程式進行平行化處理時，有兩個方向可以進行：Task-Parallelism 與 Data-Parallelism。

• Task-Parallelism

將原來的問題拆分成多個不同的 Task，每一個 Core 都會處理自己的 Task。舉例來說，假設餐廳有 3 個師傅要做 300 個蛋糕，由每一個師傅負責每一個蛋糕的某些步驟，因此每一個師傅所做的事情都會不同。

• Data-Parallelism

將原來的問題中涉及資料處理的部分，分配給每一個 Core 處理部分資料。以上述蛋糕師傅的例子，每一個師傅即是負責 100 個蛋糕，因此每一個師傅所做的事情會相同。

前面 Array 加總的範例，就是標準的 Data-Parallelism：每個 Core 做的運算一模一樣，差別只在拿到的資料不同。

6 平行化程式設計的三個元素

針對原有的單執行緒程式進行平行化處理時，有三個元素需要考慮：Communication、Load Balancing 與 Synchronization。

• Communication

平行化程式中經常會用到多個 Core，這些 Core 彼此之間應該如何傳遞訊息。以前面的例子來說，各個 Core 的 my_sum 最後要送到 Master Core 手上，就是一種 Communication。

• Load Balancing

如何讓每一個 Core 都能平均分擔任務。在上面的例子中，我們把資料量平均分給每一個 Core。然而，有些情況下不同類型的資料所需的處理時間也不同，若只依照「數量」進行分配，可能導致某些 Core 還在執行，某些 Core 卻已經閒置下來。

• Synchronization

有些情況下，我們希望某些 Core 要等待其他 Core 執行完後才繼續執行。以 Reduction 為例，Core 0 必須等 Core 1 真的把 my_sum 算完，加起來的結果才會是對的。

上述 3 點中，Communication 與 Synchronization 是為了確保 Parallel Program 與原來的 Serial Program 執行的結果相同；Load Balancing 則是為了最佳化 Parallel Program 的效能。

7 結論

本文從硬體趨勢出發，說明為什麼今天「必須」做平行程式設計：Clock Speed 與 ILP 都已經卡住，效能的成長只能靠更多 Core。接著透過 Array 加總的範例，走過一次資料分配、各自計算、再以 Reduction 收斂結果的完整流程。

最後整理了平行化的兩個方向 (Task-Parallelism 與 Data-Parallelism) 以及三個必須注意的元素 (Communication、Load Balancing 與 Synchronization)。這三個元素在後續介紹 Shared Memory Model、Distributed Memory Model 時還會反覆出現，值得先記在腦中。
